抗震支架設置時應考慮：設防烈度、建筑使用功能、建筑結構、變形特征、設備位置及運行要求、相關規范要求。

                設計流程：分析圖紙→管線選取→布置支架→繪制祥圖→荷載校核

                1、分析圖紙：整理、分析圖紙了解結構和工藝；

                2、管線選?。悍窒到y(tǒng)找出專業依據規范選取抗震需求管線；

                3、布置支架：確定間距按規范設置側向、縱向和四向支架；

                4、繪制祥圖：繪制節點圖支架構造要求考慮結構連接；

                5、荷載校核：計算地震水平力，校核系統及配件編寫支架力學計算書；

                （選自建筑機電工程抗震設計規范 GB50981-2014）

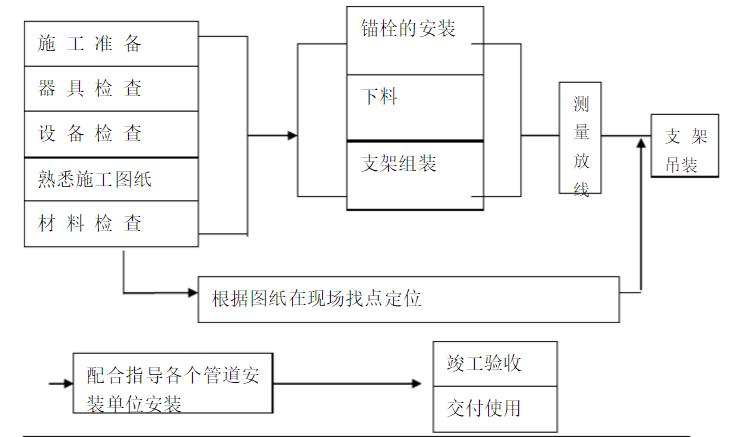

                安裝流程：施工準備→材料、設備及部件檢驗→現場確定施工位置→材料進場→材料報驗→照安裝說明組裝部件→打樣→驗收合格→下料→安裝→調試穩固→交付驗收。

                要求要點：

                所有支架安裝應保持垂直，整齊牢固，無歪斜，側向、縱向支撐安裝角度不得超出45°（±15°）范圍；

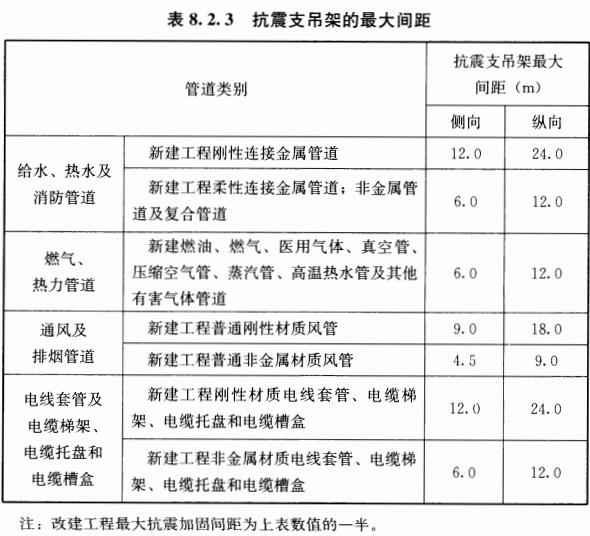

                支架安裝要根據施工布點圖確定正確的安裝位置，確保抗震支架間的距離符合規范要求。
